| ブランド名: | HuaZhuo |
| Moq: | 1 |
| 納期: | 60 work days |
| 支払い条件: | L/C,T/T |
製品概要

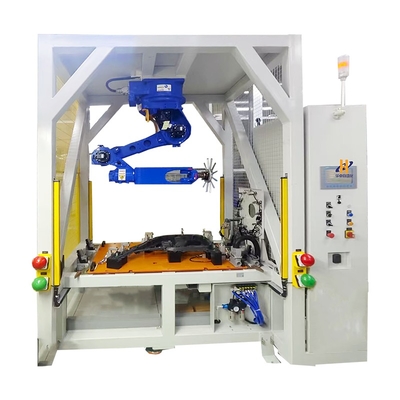

このシステムは、自動車のドアパネル組立用のクリップ挿入自動化ソリューションで、単一の6軸安川ロボットを使用しています。インテリジェントなクリップ供給、サーボ/空圧挿入、CCD検出、安全保護をすべて省スペース構造に統合しています。Tier 1サプライヤーおよびOEM工場向けに設計されており、この機械は、正確で高速かつ追跡可能なクリップ取り付けを、労力の削減と高い生産一貫性で実現します。
動作原理
クリップは、カスタマイズされたブロー供給システムを介して自動的に供給され、ロボットアームによってピックアップされます。ロボットは、制御された力と角度で各クリップを指定された場所に挿入します。ビジョンシステムは、部品の存在とクリップの取り付け精度を確認し、センサーは誤供給または省略を防止します。**フォームベースの治具**は、ローディング中の高い位置合わせ精度を保証します。 アプリケーションシナリオ

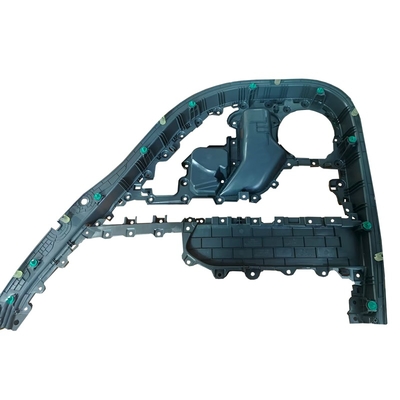

正確なクリップ固定を必要とするプラスチックおよび複合部品向けに調整されており、特に以下に適しています。
l
業界対応：Siemens/Mitsubishi PLC、安川ロボット、モジュール式ツーリングをサポートl
業界対応：Siemens/Mitsubishi PLC、安川ロボット、モジュール式ツーリングをサポートl
業界対応：Siemens/Mitsubishi PLC、安川ロボット、モジュール式ツーリングをサポートl
業界対応：Siemens/Mitsubishi PLC、安川ロボット、モジュール式ツーリングをサポート
技術仕様
項目名
|
単一6軸ロボットクリップ挿入装置 |
クリップ供給 |
|
380V |
ロボット |
|
6軸 |
アプリケーション |
|
自動車ドアパネルクリップ組立 |
,etc供給システム |
|
ブロー供給 + |
Vibratory Blow-クリップ容量 |
|
~2,100 |
Curtains, PartsCefill クリップ供給 |
|
振動 |
Blow-Blow-For Curtains, PartsCoadクリップタイプ |
|
プラスチッククリップ、スナップロック |
CCDビジョン |
|
CCD |
Curtains, Stop検証 PartsPartsCurtains, Orientation, And Etopサイクルタイム |
|
~2.5 s |
PartsCurtains, 治具タイプ |
|
フォームフィット |
PartsFor Interlocks, And Emergency Trim Parts制御システム |
|
Siemens/Mitsubishi PLC + タッチHMI |
周囲温度 |
|
-10℃~50℃ |
機械/金型重量 |
|
カスタマイズ |
安全保護 |
|
カスタマイズ |
安全保護 |
|
ライト |
Curtains, Interlocks, Emergency Stopアフターサービス |
1年間の品質保証
リモートテクニカルサポート（ビデオおよびソフトウェア経由）
オンサイトコミッショニング＆オペレーター研修（オプション）
重要部品の迅速な交換
なぜHuazhuoのシングルロボットシステムを選ぶのか？
2012年以来中国蘇州に拠点を置くHuazhuo Groupは、カスタム非標準プラスチック溶接および固定自動化の設計と製造を専門としています。当社の装置は、世界の自動車OEMおよび部品サプライヤーの生産ラインで使用されています。
l
業界対応：Siemens/Mitsubishi PLC、安川ロボット、モジュール式ツーリングをサポートl
業界対応：Siemens/Mitsubishi PLC、安川ロボット、モジュール式ツーリングをサポートl
業界対応：Siemens/Mitsubishi PLC、安川ロボット、モジュール式ツーリングをサポートl
業界対応：Siemens/Mitsubishi PLC、安川ロボット、モジュール式ツーリングをサポート関連する自動化システム
